Panel AX-PRO DS-PWA96-M2H-WB con sirena cableada DS-PSG-WO-433
Aplica a:
Panel de alarma AX-PRO DS-PWA96-M2H-WB V1.2.9 build 240621
Sirena cableada
1. El panel de alarma de Hikvision PWA96 a diferencia de otros paneles de alarma de la marca cada PGM tiene un común como se puede apreciar en la siguiente imagen y el mismo funciona como una compuerta N/A o N/C según se configure desde el web server del panel o mediante Hik-Partner Pro, por lo tanto, para configurar uno de los PGM para salida de sirena, se debe alimentar la sirena desde el auxiliar o una fuente y utilizando el PGM como compuerta
2. Configuración del PGM
Previo a conectar la sirena es necesario configurar el PGM, esto lo podemos hacer tanto desde el Hik-Partner Pro en el teléfono o desde el web server del panel de alarma.
Para configurarlo desde el web server del panel de alarma primero tiene que estar dada de alta la central en el Hik-Partner Pro y con el mismo usuario del la APP del teléfono se debe entrar al web server del panel

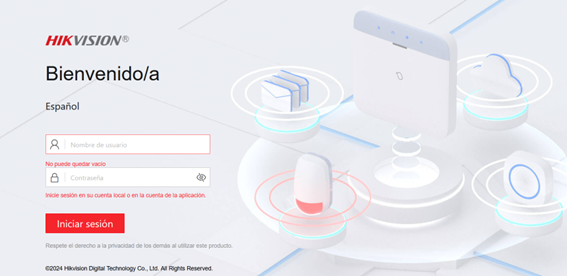

Para saber la IP de la central si tenemos la PC conectado al mismo segmento de red donde se encuentra la central utilizaremos el SADP, allí nos muestra la IP y si hacemos doble clic en la IP, podemos ingresar a la página de validación

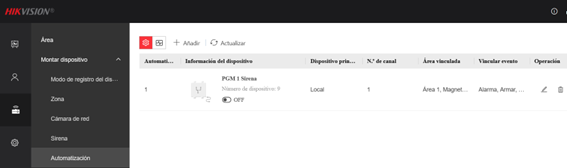

Una vez dentro del web server del panel, vamos a administración de dispositivos à automatización y damos de alta el PGM con + Añadir o como en nuestro caso que lo teníamos dado de alta como se ve en la siguiente imagen.

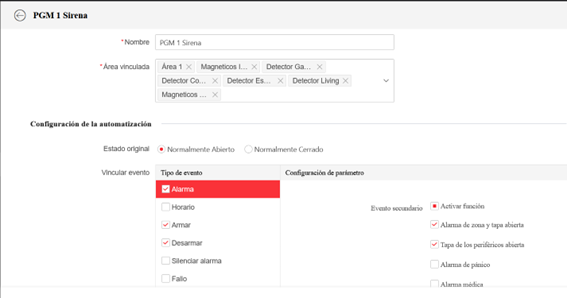

Una vez aquí editamos, le damos un nombre lo asignamos a las áreas que necesitamos y lo configuramos de la siguiente forma.
Estado original à N/A o Normal Abierto
y en Vincular Evento seleccionamos los siguientes ítems
· Alarma
· Armar
· Desarmar
Ante de dar aceptar configuramos cada uno de estos eventos

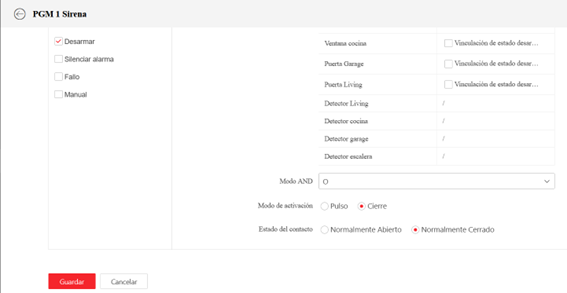

Alarma setear que tipos de alarma que deben activar las sirenas, setear las zonas que la disparan y por ultimo el modo de activación tiene que ser cierre y el estado de contacto N/C Normalmente Cerrado, como se puede ver en la siguiente imagen

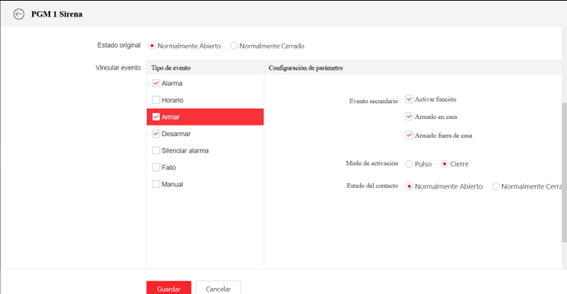

Armar se debe configurar como la siguiente imagen, pero básicamente se configura como N/A Normal Abierto, el método de activación por cierre como se activa el armado

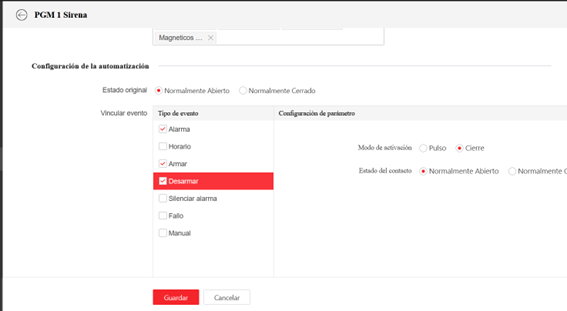

Desarmar se configura prácticamente igual a armar N/A Normalmente Abierto y cierre

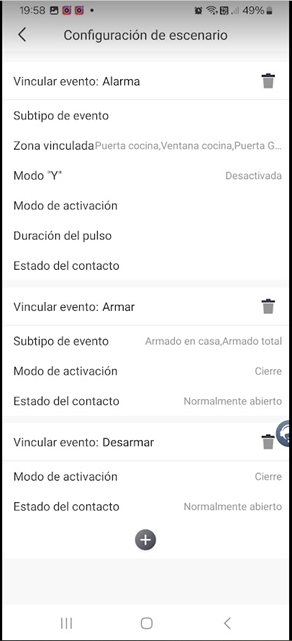

La configuración por medio del celular es la siguiente
3. Conexionado de la sirena

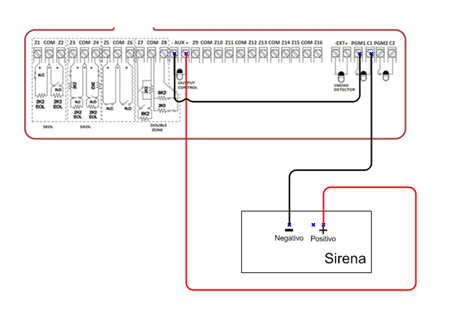

Como mencionamos antes utilizaremos el PGM como una compuerta N/A y conectaremos la sirena de la siguiente forma, pero no sin antes configurar la misma como figura en el punto 4 Seteo de la sirena
4. Seteo de la sirena

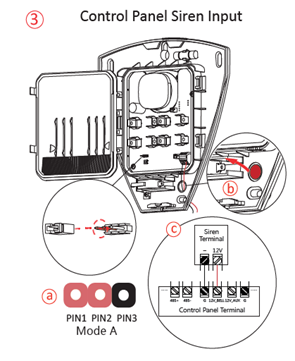

Este tipo de sirena Wireless de Hikvision no se puede conectar al panel de esta forma, pero si se puede utilizar cableada, la sirena tiene 3 tipo de configuraciones y nosotros vamos a utilizar la siguiente con la sirena en tipo A con el PIN 1 y 2 cerrados con un borne de contacto.
