Puesta en marcha VRV Toshiba
Aplica a:
Toshiba VRV/VRF
Condensadoras/UE/IU
Evaporadoras/UE/OU
Heat Pump/Cooling/Heat Recovery
Pasos para la puesta en marcha de un sistema Toshiba con/sin sistema centralizado o bus de comunicación (MODBUS, BACNET, LONkWOKS)
1. N° de sistema refrigerante (solo si hay varios sistemas unidos por un bus de comunicación)
Se direcciona mediante switch SW14 solo en la unidad master configuración default todo en “OFF” que significa sistema N° 1

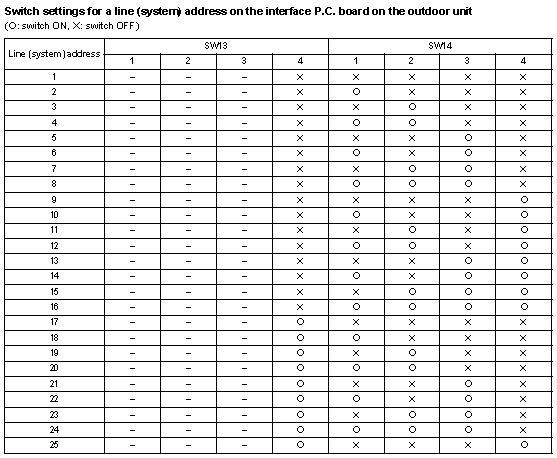

Los números de sistemas se realizan con la siguiente tabla:
2. Direccionamiento de UI automático (sistema x sistema) si hay un solo sistema a poner en marcha arrancar en este pasó.
En la master al energizar todo (UE Unidades Exteriores e UI Unidades interiores) se visualiza en el display U1 L08 (esto es un error esperable que significa sistema sin direccionar)
Pulsar SW15 unos 5” (segundos) se visualiza AUTO1 y cuenta AUTO1 à AUTO2à … AUTO9, se apaga el display, después se enciende y parpadea hasta que se queda fijo indicando “U1 ---“
Si no existe control central ya está terminada la configuración
3. Direccionamiento para control central e interfaces para BMS
Se realiza mediante un control remoto alámbrico por cada UI (unidad interior) asignando una dirección distinta a cada UI (sin repetir)
En el control presionar Test+Set+CL durante 5” en este punto se visualiza la función 10 en el control remoto, como se ve en la siguiente imagen en la parte superior izqiuerda
Los DN que se deben configurar como minimo son los siguientes:
DN 03 Nro de unidad interior en el sistema centralizado
DN 13 Nro de unidad interior en el sistema este numero sugerimos que sea igual al DN 03
DN 12 Nro de sistema refrigerante que debe ser igual al SW14 de la condensadora.
Opcionalmente
DN 28 Arranque luego de un corte de energia 0 no arranca, 1 vuelve al estado anterior al corte.
Con las teclas de TEMP
seleccionar 03 (que es la función de direccionamiento en el control central o interfaz) la dirección por default que muestra es 0099
Con las teclas de TIME darle la dirección deseada a la UI y luego presionar SET para confirmar y de la misma forma configurar todos los DN necesarios.
caso contrario presionar TEST para salir y finalizar.

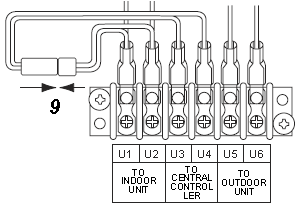

para que estas direcciones se reflejen en el centralizado conectar el puente entre U1,U2 y U3,U4 en la master
Borrado de direccionamiento automático.
Solo en la master, mediante los switch rotativos (SW1,SW2,SW3)
colocar en la posición (2, 1, 2) y presionar el pulsador SW04 luego se visualizar CL en el display luego esperar unos 5” (segundos) y colocar en (1, 1, 1) se visualiza en unos minutos en el display U1 L08
Borrado de direcciones de control central
Idem anterior pero en posición (2, 2, 2)
Para visualizar la cantidad de unidades interiores
En la master colocar (1, 4, 3) se visualiza [X C 0] (x=cantidad de UI) y luego de C indica cantidad de unidades en frio (Cooling)
Colocando (1, 5, 3) se visualiza [X H 0] luego de H indica cantidad de unidades en calor (Heating)

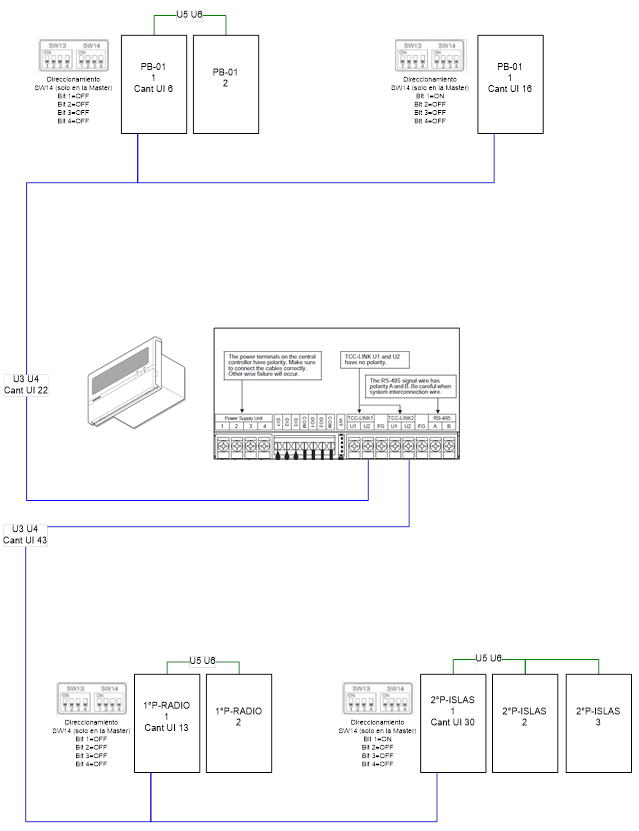

Ejemplos bus de comunicación con interfaz Smart Manager
